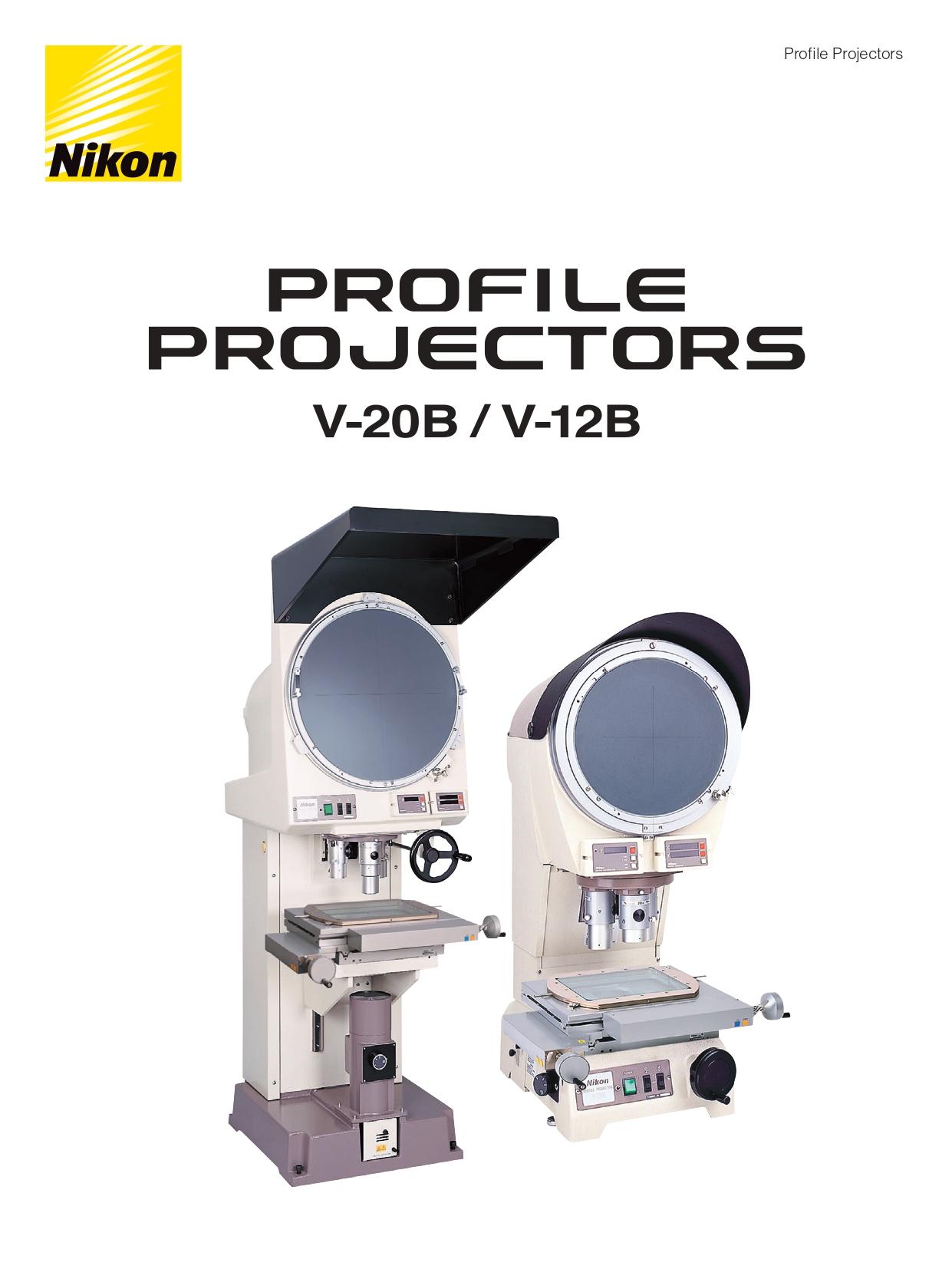

투영기V-20B
Nikon의 V-20B 투영기는 20'' 직경의 스크린을 특징으로하여
자유롭게 스테이지 와 헤드를 이동하며 측정 합니다.
측정된 결과는 즉시 디지털 XY 카운터를 통하여 확인할 수 있습니다.

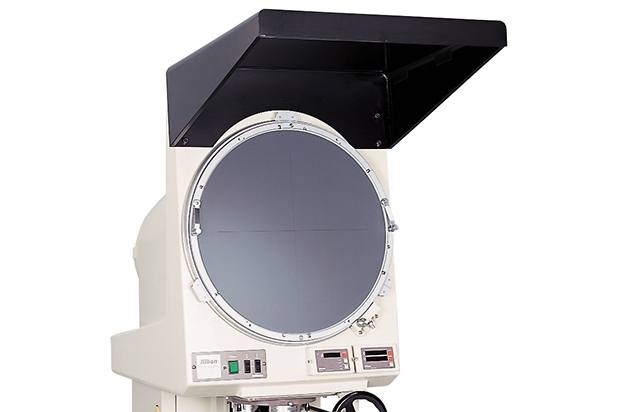

20인치의 고정밀 대형 스크린을 장착한 투영기 "V-20B" 시리즈
| |||
|
V-20B 투영렌즈
투영렌즈 배율 |
Field of View (mm) |
Half mirror | 작동 거리(mm) |
원통 샘플 MAX D (mm) |
5x |
100 |
Built-in ; fixed | 73 |
60 |
10x |
30 |
Built-in ; Switchable | 79 |
74 |
20x |
15 |
Built-in ; Switchable | 85 |
74 |
50x |
6 |
Built-in ; Switchable | 50.5 |
61 |
100x |
3 |
Built-in ; Switchable | 50.5 |
50 |
|

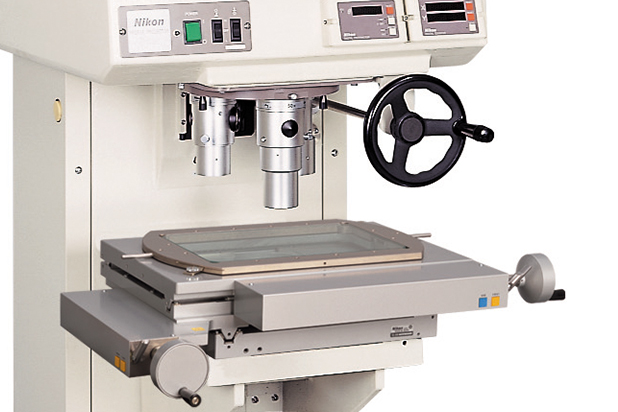

대형 스테이지 장착 가능
- 최대 10x6 스테이지를 사용하여 XY 250 x 150 mm 의 측정이 가능 합니다.
|
고성능의 투영렌즈
- 회전식 터렛에는 한번에 3개의 투영 렌즈를 장착 할 수 있습니다.
- 모든 투영렌즈는 고해상도와 왜곡수차를 최소화 하며, 작동거리는 경쟁사 제품 보다 깁니다.
|
최대 20kg까지 샘플 로딩 가능
- 견고하게 제작되어 10x6 스테이지의 경우 20kg의 샘플을 올려두어도 측정이 가능 합니다.
|

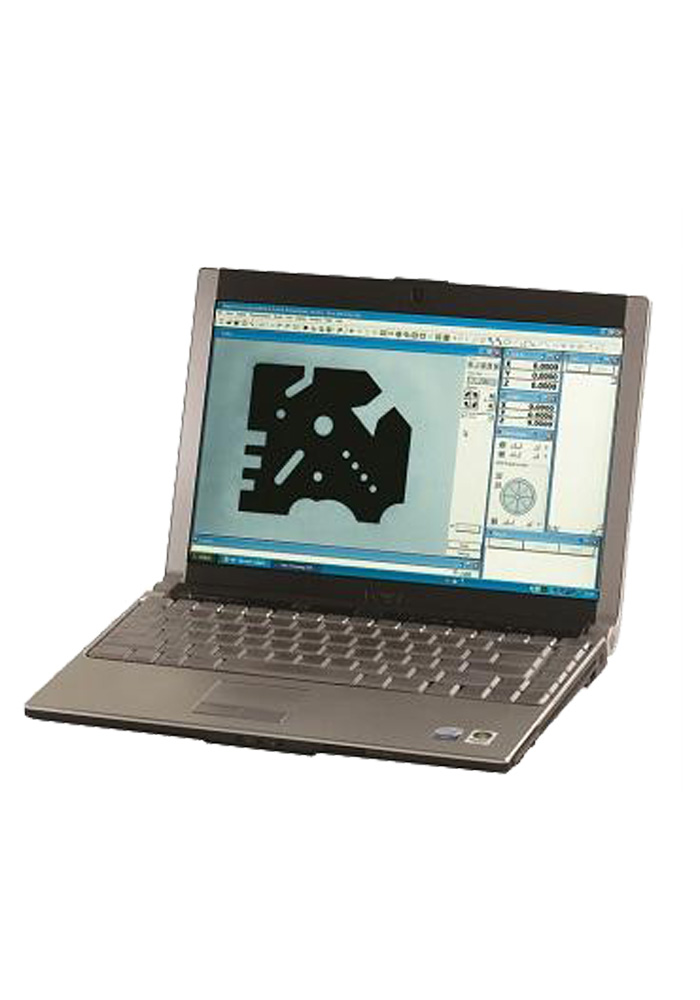

E-MAX 데이터 프로세싱 소프트웨어
|
데이터 프로세싱 유닛 (DP-E1)
|
