광학 현미경LV150N

개요
새로운 광학계와 강력한 기능의 고배율 산업 현미경

- 높은 NA, 긴 WD, 새로운 CFI60-2 광학계


- 3x2" / 6x4" / 6x6" 스테이지 지원


- 고휘도 반사 조명 모델

특징

ECLIPSE LV 시리즈


관찰 방법 / 목적에 따라 스탠드의 선택을 가능케 하여 다양한 관찰 방법에 대응한 "ECLIPSE LV" 시리즈가

새로운 광학계와 새 기능으로 더 진화했습니다.


전동 타입 / 수동타입을 용도에 따라 선택할 수 있습니다.


LV150N은 정립형 현미경으로써 반사조명으로 관찰이 가능 합니다.





현미경 스테이지


LV 150N 스테이지


- STROKE SIZE : 75 x 50 mm (3" x 2")


- STROKE SIZE : 150 x 100 mm (6" x 4")


- STROKE SIZE : 150 x 150 mm (6" x 6")

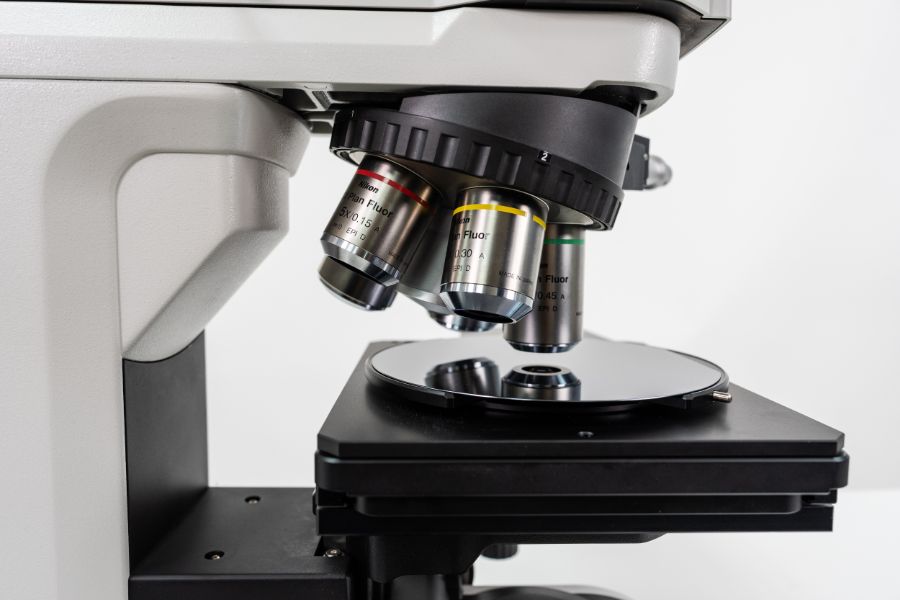

대물렌즈 : CFI60-2


- 높은 NA와 긴 작동거리


- 1x, 2.5x, 5x, 10x, 20x, 50x, 100x, 150x 의 다양한 렌즈


- 색수차 보정의 향상




다양하고 편리한 기능


- 광로전환을 통한 육안관찰 및 화상관찰


- 명시야 / 암시야 전환


- 회전레버를 통한 형광 관찰


- 조리개를 통한 콘트라스트 조절 가능


- 검광자 와 편광자 필터를 통한 간이편광 관찰


- DIC 필터를 통한 미분간섭 관찰

- NCB / ND 필터를 통한 색보정 및 투과광량 조절


다양한 관찰 지원






스펙



 LV150N

 LV150NA

 Base unit







 Maximum sample height : 38 mm (when used with LVNU5A U5A nosepiece and LV-S32 3x2 stage/LV-S64 6x4 stage)

 *73 mm when used with one column riser

 12V50W internal power source for dimmer, coarse and fine adjustment knobs

 Left : coarse and fine adjustment / Right : fine adjustment, 40 mm stroke

 Coarse adjustment : 14 mm/turn (with torque adjustment, refocusing mechanism) Fine adjustment : 0.1 mm/turn (1 µm/graduation)

 Stage mounting hole intervals : 70 x 94 (fixed by 4-M4 screw)


 Nosepieces





 C-N6 ESD Sextuple Nosepiece ESD

 LV-NU5 Universal Quintuple Nosepiece ESD

 LV-NBD5 BD Quintuple Nosepiece ESD

 LV-NU5I Intelligent Universal Quintuple Nosepiece ESD


 LV-NU5A Motorized Universal Quintuple Nosepiece ESD

 LV-NU5AC Motorized Universal Quintuple Nosepiece ESD

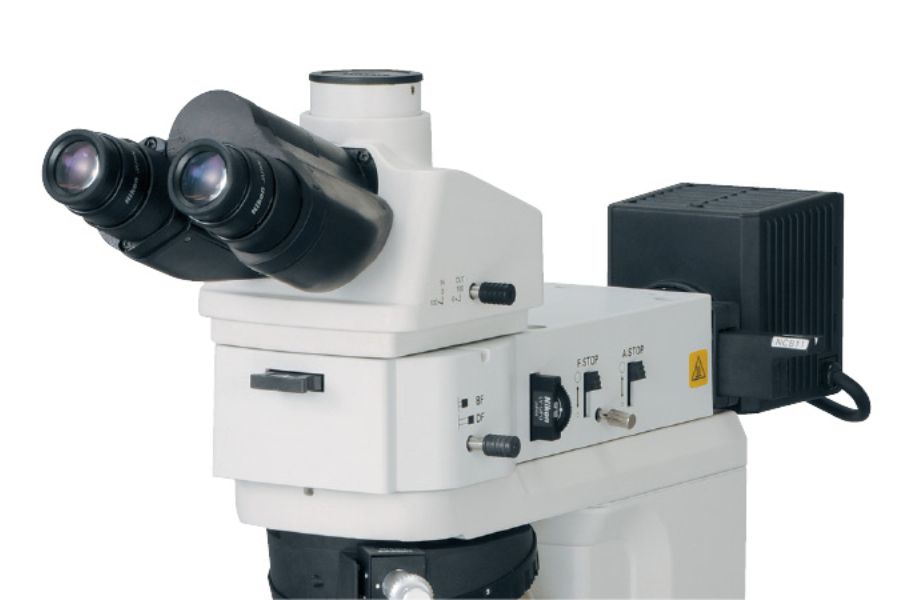

 Episcopic

 Illuminator











 LV-UEPI-N

 LV-LH50PC 12V50W Precentered Lamphouse, LV-LL LED Lamphouse

 Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable)

 Accepts Φ 25 mm filter (NCB11, ND16, ND4), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator


 LV-UEPI2

 LV-LH50PC 12V50W Precentered Lamphouse, LV-LL LED Lamphouse

 Fluorescence LED Light Source D-LEDI (with light adjustment (PC controllable))

 Bright/darkfield switch and linked aperture stop (centerable), field diaphragm (centerable),

 automated optical element switching feature matched to brightfield, darkfield, and epi-fluorescence switch

 Accepts Φ 25 mm filter (NCB11, ND16, ND4), polarizer/analyzer, λ plate, excitation light balancer; equipped with noise terminator


 Eyepiece tubes






 LV-T13 trinocular eyepiece tube ESD (Erected image, FOV : 22/25)

 LV-TT2 TT2 tilting trinocular eyepiece tube (Erected image, FOV : 22/25)

 C-TB binocular tube (Inverted image, FOV : 22)

 P-TB Binocular Tube (Inverted image, FOV : 22)

 P-TT2 Trinocular Tube (Inverted image, FOV : 22)


 Stages




 LV-S32 3x2 stage (Stroke : 75 x 50 mm with glass plate) ESD compatible

 LV-S64 6x4 stage (Stroke : 150 x 100 mm with glass plate) ESD compatible

 LV-S6 6x6 stage (Stroke : 150 x 150 mm) ESD compatible


 Eyepieces


 CFI eyepiece series


 Objective lenses


 Industrial Microscope CFI60-2/ CFI60 optical system Objective lens series : Combinations in accordance with the observation method


 ESD performance


 1,000 to 10V, within 0.2 sec. (excluding certain accessories)


 Power consumption


 1.2 A / 75 W


 Weight


 Approx. 8.6 kg

 Approx. 8.7 kg
